HAUTE TENSIBILITÉ. SOUDABLE. TYPE VISSÉ.
Points d`Arrimage
de BRUGG Lifting

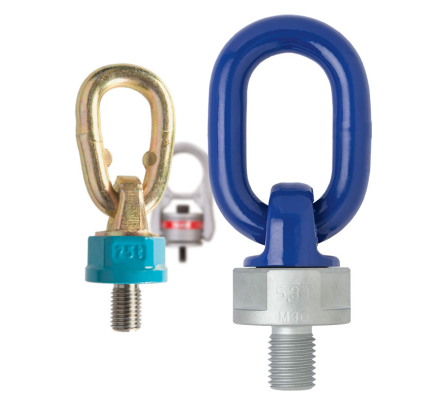

Points ‘arrimage pour chantier, logistique, industrie et hall de production – BRUGG Lifting vous propose des anneaux à vis haute résistance, des anneaux de transport soudables ou vissables ainsi que des émerillons pour diverses charges utiles.
Vous trouverez dans notre gamme un grand choix de dispositifs de levage et de dispositif d’arrimage ainsi que des dispositifs de levage spéciaux selon les spécifications client pour répondre aux points d’arrimage que nous proposons.
La bonne manipulation de points d’arrimage
Pour des raisons de sécurité, la manipulation correcte des points d’arrimage est particulièrement importante pour l’opérateur et le matériel.
Le nombre et la disposition des points d’arrimage sont à choisir de sorte que la charge ne change pas de position de manière intempestive pendant le transport. Les points d’arrimage à des emplacements très sales ou dans lesquels un point d’interférence se créé doivent être remplacés par des vis de verrouillage. Elles devront être repérables grâce à de la couleur pour faciliter ultérieurement la localisation des alésages du point d’arrimage.
Respectez également les consignes et mises en garde suivantes concernant l’utilisation et la fixation des points d’arrimage.
Positionner et fixer correctement des points d’arrimage
Les points d’arrimage sont à positionner de manière à ce qu’ils puissent être atteints facilement et sans entrave lors de l’accrochage et du décrochage du dispositif d’élingage.
Le point d’arrimage ne doit pas être gêné par d’autres éléments de construction. Il doit pouvoir s’aligner sur le dispositif d’élingage dans toutes les directions. Il est interdit de le dévier ou de le placer contre des pièces à arêtes vives.
Les points d’arrimage doivent être positionnés de manière à ce qu’il n’y ait pas formation de points dangereux (points d’écrasement, points de cisaillement, points d’accrochage ou d’impact) qui pourraient mettre en danger l’élingueur. Ils ne doivent pas mettre en danger le transport en dépassant.
La vis doit être vissée à fond jusqu’à la surface d’appui plane et serrée au couple de serrage prescrit. Avant la mise en service, les points d’arrimage amovibles restant sur la charge doivent être sécurisés contre le dévissage et correctement serrés.
Les points d’arrimage enfichables doivent être fixés à l’aide d’un écrou conformément à la norme ISO 4032, la saillie du filetage ne devant pas dépasser 2 fois le pas de filetage P.
Points d'attache : règlements et lois
Avant l’utilisation, les points d’arrimage doivent être contrôlés par exemple par l’élingueur, pour s’assurer qu’ils sont bien vissés, exempts de corrosion, fissures et déformations et qu’ils se déplacent librement.
Les points d’arrimage ne doivent pas être chargés au-delà de la charge utile maximale (WLL = Working Load Limit).
Lorsqu’il s’agit d’éléments de machines, de machines complètes ou similaires, les points d’arrimage sont déjà calculés et prévus pendant la phase de conception afin d’installer ou de transporter la charge de manière sûre et stable.
Les points d’arrimage EN 31000 peuvent être fixés de manière inamovible (soudés) ou amovible (vissés).
Tous les points d’arrimage spécifiés et prévus par le fabricant doivent être utilisés conformément aux consignes lors de la fixation de la charge. Il est interdit d’utiliser des vis ou des écrous à anneaux non adaptés à cet usage.
Matériau | Profondeur de filetage |
|---|---|
Acier | 1,00 x ø filetage |
Fonte | 1,25 x ø filetage |
Aluminum | 2,00 x ø filetage |
Alliage aluminium-magnésium | 2,50 x ø filetage |
Saviez-vous …
Saviez-vous …
… que la portance peut être augmentée d’au minimum 25 % avec l’anneau de levage Theipa Point et ceci tout en respectant la masse fonctionnelle connue ? L’empreinte six pans du corps de l’émerillon facilite le montage et le démontage, des écrasements empêchent l’émerillon de se bloquer et un revêtement galvanique protège contre la corrosion.
Vous trouverez plus d’informations sur cet anneau de levage dans notre catalogue et dans notre boutique en ligne.
Points d’arrimage dans notre boutique en ligne
Vous trouverez dans notre boutique en ligne divers points d’arrimage pour diverses charges utiles : allant d’anneaux de levage en passant par les anneaux de transport jusqu’aux vis à anneaux – sûrs et contrôlés selon les directives CFST.
Caractéristiques spéciales des points d’ancrage BRUGG Lifting
BRUGG Lifting propose des points d’ancrage de haute qualité, indispensables pour des opérations de levage efficaces et sécurisées. Nos points d’ancrage se distinguent par leur qualité exceptionnelle et leur fiabilité. Découvrez ici les caractéristiques spéciales de nos points d’ancrage et pourquoi choisir BRUGG Lifting est la bonne décision.
Qu’est-ce qu’un point d’ancrage ?
Un point d’ancrage est un dispositif spécialisé utilisé pour le levage et la sécurisation des charges. Il sert de lien entre l’équipement de levage et la charge. Les points d’ancrage peuvent avoir différentes formes, tailles et constructions, adaptés à différentes applications. Ils garantissent une fixation sécurisée et permettent l’exécution efficace des opérations de levage.
Avantages des points d’ancrage
Les points d’ancrage offrent de nombreux avantages pour le levage des charges. Ils permettent une fixation sûre et fiable, assurent une répartition uniforme de la charge et réduisent le risque de dommages. Grâce à leur construction robuste et à leurs matériaux de haute qualité, ils offrent une capacité de charge élevée et une longue durée de vie. Les points d’ancrage sont polyvalents et permettent des opérations de levage efficaces dans différents domaines.
Matériaux des points d’ancrage
Les matériaux utilisés pour la fabrication des points d’ancrage jouent un rôle crucial dans leurs performances et leur durabilité. Chez BRUGG Lifting, nous utilisons des aciers à haute résistance et des matériaux résistants à la corrosion pour garantir que nos points d’ancrage résistent aux exigences élevées. En utilisant des matériaux de haute qualité, nous proposons des points d’ancrage qui garantissent une fixation fiable et sécurisée, même dans des conditions difficiles.
Critères généraux de sélection des points d’ancrage
Le choix du bon point d’ancrage est essentiel pour une application sûre et efficace. Il existe différents facteurs à prendre en compte lors de la sélection, tels que la capacité de charge, le domaine d’application, les facteurs environnementaux et le type de charge. Chez BRUGG Lifting, nous sommes prêts à vous aider à choisir le point d’ancrage optimal qui répond à vos besoins et assure le plus haut niveau de sécurité.
Capacité de charge des points d’ancrage
La capacité de charge des points d’ancrage est un critère essentiel lors du choix du bon point d’ancrage. Elle indique la quantité de poids que le point d’ancrage peut supporter en toute sécurité sans surcharge. Chez BRUGG Lifting, nous proposons des points d’ancrage avec différentes capacités de charge pour répondre aux exigences diverses de nos clients. Nos points d’ancrage sont testés et certifiés conformément aux normes internationales pour garantir des performances sûres et fiables.
Avantages des points d’ancrage vissables
Les points d’ancrage vissables offrent une solution de fixation simple et flexible. Ils peuvent être fixés à différents endroits et facilement retirés au besoin. Les points d’ancrage vissables conviennent particulièrement aux applications nécessitant des ajustements réguliers ou un changement de points de fixation. Ils offrent une capacité de charge élevée et assurent une fixation sécurisée de la charge.
Avantages des points d’ancrage soudables
Les points d’ancrage soudables offrent une solution de fixation permanente et stable. Ils sont directement soudés à la structure porteuse, créant une connexion solide. Les points d’ancrage soudables sont idéaux pour les applications nécessitant une fixation permanente. Ils se distinguent par leur capacité de charge élevée et leur fiabilité, garantissant une sécurité à long terme.
Points d’attache : La solution optimale pour chaque application
Les points d’attache BRUGG Lifting offrent une fixation sûre et fiable des charges et garantissent une répartition uniforme de la charge. Les points d’attache sont fabriqués à partir de matériaux très solides et résistants à la corrosion.
